Fotowoltaika z częściowym zacienieniem traci uzysk szybciej, niż wielu prosumentów zakłada. Jeden zacieniony fragment modułu potrafi ograniczyć pracę całego łańcucha paneli. Optymalizatory mocy fotowoltaika pomagają temu zapobiec, bo sterują pracą każdego modułu osobno.
Dlaczego fotowoltaika częściowe zacienienie obniża uzysk?
Fotowoltaika częściowe zacienienie obniża uzysk, bo moduły w jednym łańcuchu (stringu) muszą pracować z podobnym prądem. Gdy cień ograniczy prąd w jednym module, reszta też „zwalnia”. Falownik widzi gorsze warunki i często nie wykorzysta potencjału nasłonecznionych paneli.
Moduł PV składa się z wielu ogniw połączonych w sekcje. Gdy cień zasłoni fragment modułu, ta sekcja generuje mniej prądu. Żeby chronić ogniwa, w module działają diody bocznikujące (bypass). One omijają zacienioną sekcję, ale kosztem spadku napięcia i mocy modułu.
W praktyce cień działa jak „wąskie gardło”. Najczęściej problem pogłębiają:
- kominy, lukarny, anteny i barierki,
- drzewa i ich sezonowe ulistnienie,
- zabrudzenia (liście, sadza, ptasie odchody),
- nierówne ułożenie modułów na kilku połaciach,
- różne kierunki i kąty nachylenia w jednym stringu.
Spadek produkcji fotowoltaika: cień na jednym panelu
Spadek produkcji fotowoltaika cień może wywołać nawet wtedy, gdy cień pada tylko na jeden panel. Powód jest prosty: w klasycznym układzie szeregowym jeden słabszy moduł ogranicza prąd całego stringu. Diody bypass ratują moduł, ale nie „oddają” utraconej energii.
Nie ma jednej stałej reguły strat. Zależą od tego, czy cień jest punktowy czy ciągły. Liczy się też pora dnia i kąt padania światła. Najbardziej dokuczliwy bywa cień zimą, gdy słońce jest nisko.
Pamiętaj też o zjawisku, które łatwo przeoczyć: cień przesuwa się. Coś, co rano zasłania tylko róg modułu, po południu może przykryć większą część. Dlatego warto sprawdzić zacienienie dla różnych pór roku.
Jak działają optymalizatory mocy fotowoltaika?

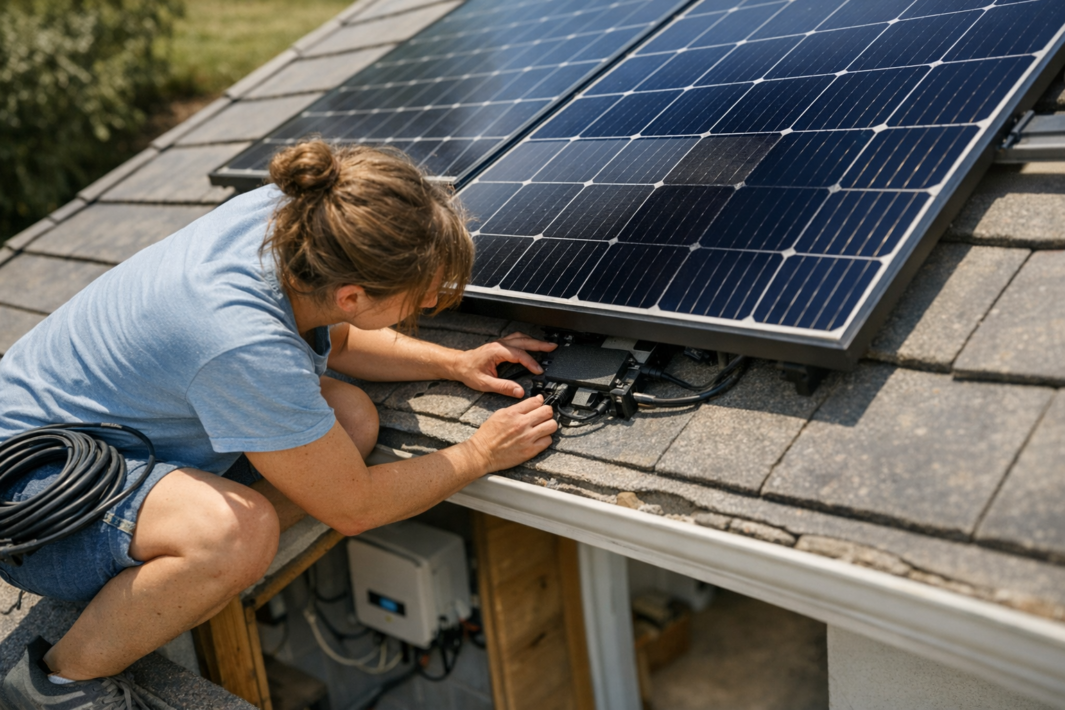

Optymalizatory mocy fotowoltaika montujesz przy modułach, zwykle pod panelami na dachu. Każdy optymalizator steruje punktem pracy jednego modułu. Dzięki temu zacieniony moduł nie blokuje pozostałych, a falownik może lepiej wykorzystać nasłonecznione panele.
Technicznie optymalizator działa jak przekształtnik prądu stałego. W praktyce robi dwie rzeczy:
- MPPT na poziomie modułu – MPPT to „szukanie” najlepszego punktu pracy, czyli takiego napięcia i prądu, które dają największą moc.
- separuje wpływ słabszego modułu – cień i zabrudzenia mniej rozlewają się na cały string.
Wiele systemów z optymalizatorami daje też podgląd pracy każdego modułu. To pomaga, gdy szukasz przyczyny spadku uzysku. Szybciej wykryjesz zabrudzenie, uszkodzenie złącza lub problem z konkretnym panelem.
Optymalizatory nie „tworzą” energii. One zmniejszają straty, gdy Twoja instalacja ma nierówne warunki pracy. Jeśli dach jest jednolity i bez cieni, zysk bywa mały.
Kiedy optymalizatory mocy mają sens w PV?
Optymalizatory mają sens, gdy Twoja instalacja często pracuje nierówno. Chodzi o sytuacje, w których część modułów regularnie łapie cień lub ma inny kierunek. Wtedy optymalizatory ograniczają typowy problem: „jeden słabszy panel psuje wynik całej grupy”.
Rozważ optymalizatory, gdy masz:
- cień z komina, lukarny, drzewa lub sąsiedniego budynku,
- moduły rozłożone na kilku połaciach, z różnymi kątami,
- częste miejscowe zabrudzenia, których nie da się łatwo uniknąć,
- potrzebę monitoringu na poziomie modułu, bo chcesz szybko wykrywać usterki.
Gdy planujesz modernizację, rozważ też fotowoltaikę z magazynem energii. Magazyn energii (czyli bateria do domu) nie rozwiązuje problemu cienia. Pomaga za to lepiej zużyć prąd na miejscu, gdy instalacja produkuje najwięcej.
Poproś instalatora o analizę zacienienia i propozycję podziału na stringi. Czasem dobry projekt elektryczny daje podobny efekt, bez dokładania elektroniki pod każdym modułem.
Fotowoltaika zacienienie: jakie straty w praktyce?
Fotowoltaika zacienienie daje straty, które mocno zależą od geometrii cienia i sposobu połączenia modułów. Mały cień nie zawsze oznacza małą stratę, bo ograniczasz prąd w obwodzie. Dlatego najlepiej oceniaj wpływ cienia w konkretnym miejscu i dla konkretnego układu stringów.
Żeby podejść do tematu praktycznie, skup się na źródle cienia i czasie jego trwania. Poniższa tabela podpowiada, gdzie zwykle optymalizatory pomagają najbardziej.
| Sytuacja na dachu | Co zwykle się dzieje z uzyskiem | Czy optymalizator może pomóc |
|---|---|---|
| Punktowy cień od komina, przesuwający się w ciągu dnia | Spadki pojawiają się w konkretnych godzinach | Tak, często zauważalnie |
| Jednolita połać bez cieni | Praca stabilna, ograniczenia wynikają głównie z pogody | Raczej rzadko |
| Moduły na dwóch kierunkach w jednym stringu | Jedna część stringu „ciągnie w dół” drugą | Tak, ale czasem lepszy jest inny podział stringów |
| Miejscowe zabrudzenia i liście na kilku modułach | Niestabilne spadki, trudniejsze do diagnozy | Może pomóc, ale najpierw usuń przyczynę |
Sprawdź też ryzyko przegrzewania zacienionych fragmentów modułu. Długotrwały cień i brud zwiększają ryzyko tzw. hot-spotów, czyli lokalnych „gorących punktów”. Optymalizatory nie zastąpią dobrego montażu i serwisu, ale potrafią ograniczyć skutki nierównej pracy.
Najczęstsze pytania
Czy optymalizatory mocy zwiększą uzysk w każdej instalacji PV?
Nie zawsze. Najwięcej dają wtedy, gdy masz stałe lub regularne zacienienie albo różne kierunki modułów. Na dachu bez cieni zysk bywa mały, bo instalacja i tak pracuje równo.
Czy lepiej wyciąć drzewo, czy dodać optymalizatory?
Najpierw ogranicz przyczynę cienia, jeśli możesz to zrobić legalnie i bezpiecznie. Przycięcie gałęzi często daje szybki efekt. Gdy cień zostaje, optymalizatory pomagają zmniejszyć wpływ zacienionych modułów na resztę instalacji.
Jak sprawdzić, czy spadek produkcji to cień, a nie awaria?
Porównaj wykresy produkcji w podobne dni i zwróć uwagę na godziny spadków. Cień zwykle daje powtarzalny wzór w tych samych porach. Monitoring na poziomie modułu ułatwia diagnozę, bo pokazuje, który panel odstaje.
Czy optymalizatory pasują do każdego falownika?
Nie zawsze. Zależy to od kompatybilności i sposobu komunikacji systemu. Przed wyborem poproś instalatora o potwierdzenie zgodności w dokumentacji technicznej i warunkach gwarancji.
Czy magazyn energii rozwiąże problem zacienienia paneli?
Magazyn energii nie usuwa strat od cienia. On przechowuje nadwyżki, gdy instalacja je wyprodukuje. Jeśli cień obniża produkcję, magazyn dostanie mniej energii do naładowania.
Podsumowanie:
- Fotowoltaika częściowe zacienienie potrafi obniżyć uzysk całego stringu, nawet gdy cień dotyczy jednego modułu.
- Diody bypass chronią moduł, ale nie eliminują strat energii.
- Optymalizatory mocy fotowoltaika ograniczają wpływ zacienionych paneli na resztę instalacji i ułatwiają monitoring.
- Zawsze zacznij od dobrej analizy zacienienia i projektu stringów. Dopiero potem dobieraj elektronikę.
